現在使用しているPX200Eのステーターの充電効率が悪くなってきたので交換することに。
今は80Wのものを使用しているが、FL2などで使用している120Wのものに変更出来ないかと確認してみたところ、レギュレーター変更無しで使用可とのことだったので取り寄せる。

念の為、新品時の抵抗値を計測する。

赤 ↔ 白は 111.7Ω、基準値の100Ω前後は満たしている(?12Ω弱超えているが大丈夫か?)

白 ↔ 緑は、502Ω、基準値の500±20Ω以内に収まっている

赤 ↔ 緑は、615Ω。ここはマニュアルには基準値の記載は無いが、一応測っておく。

テスターは安定のKAISEを使用。



旧80Wステーターの抵抗値

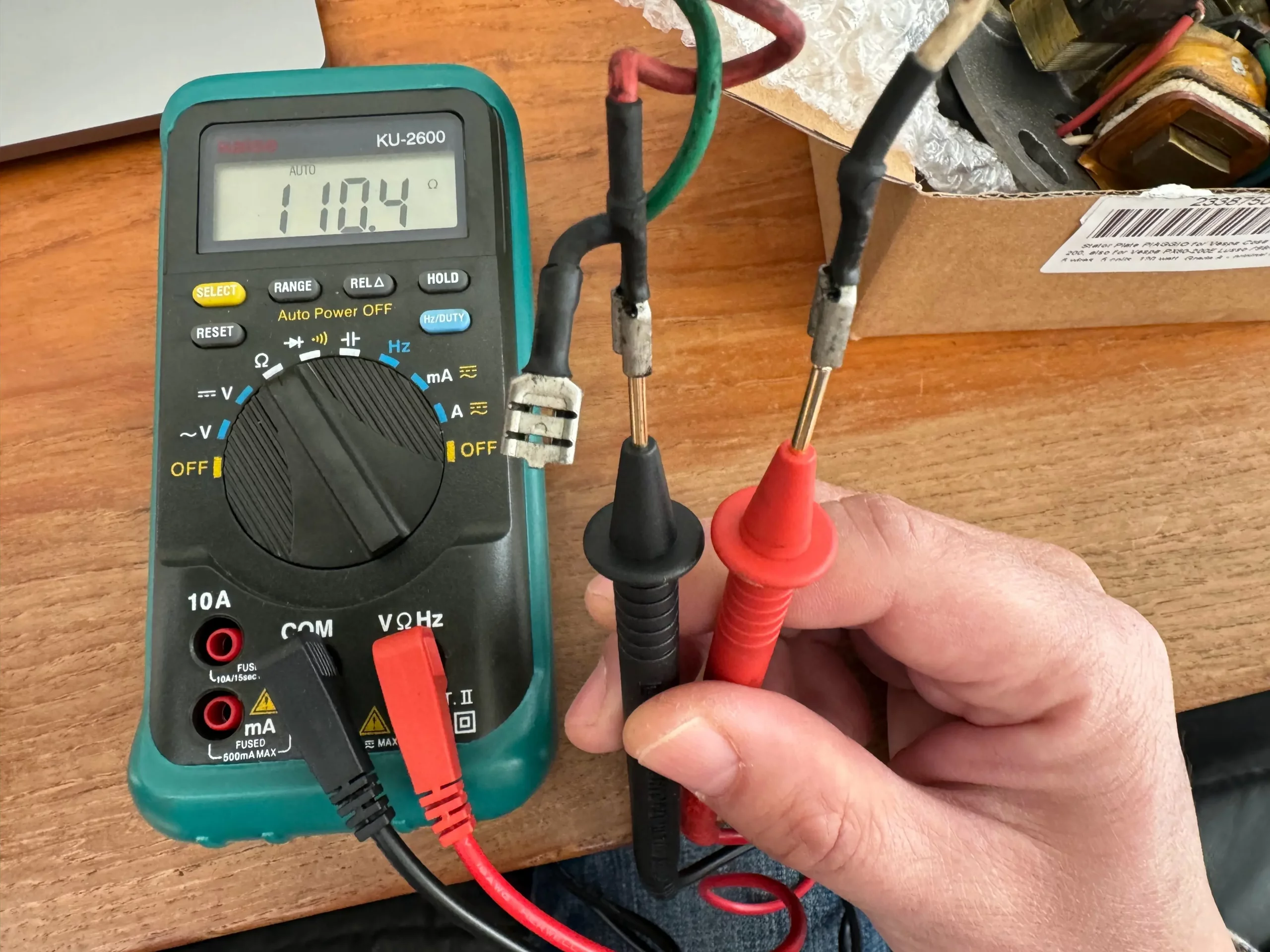

赤 ↔ 白は 110.4Ω、基準値内

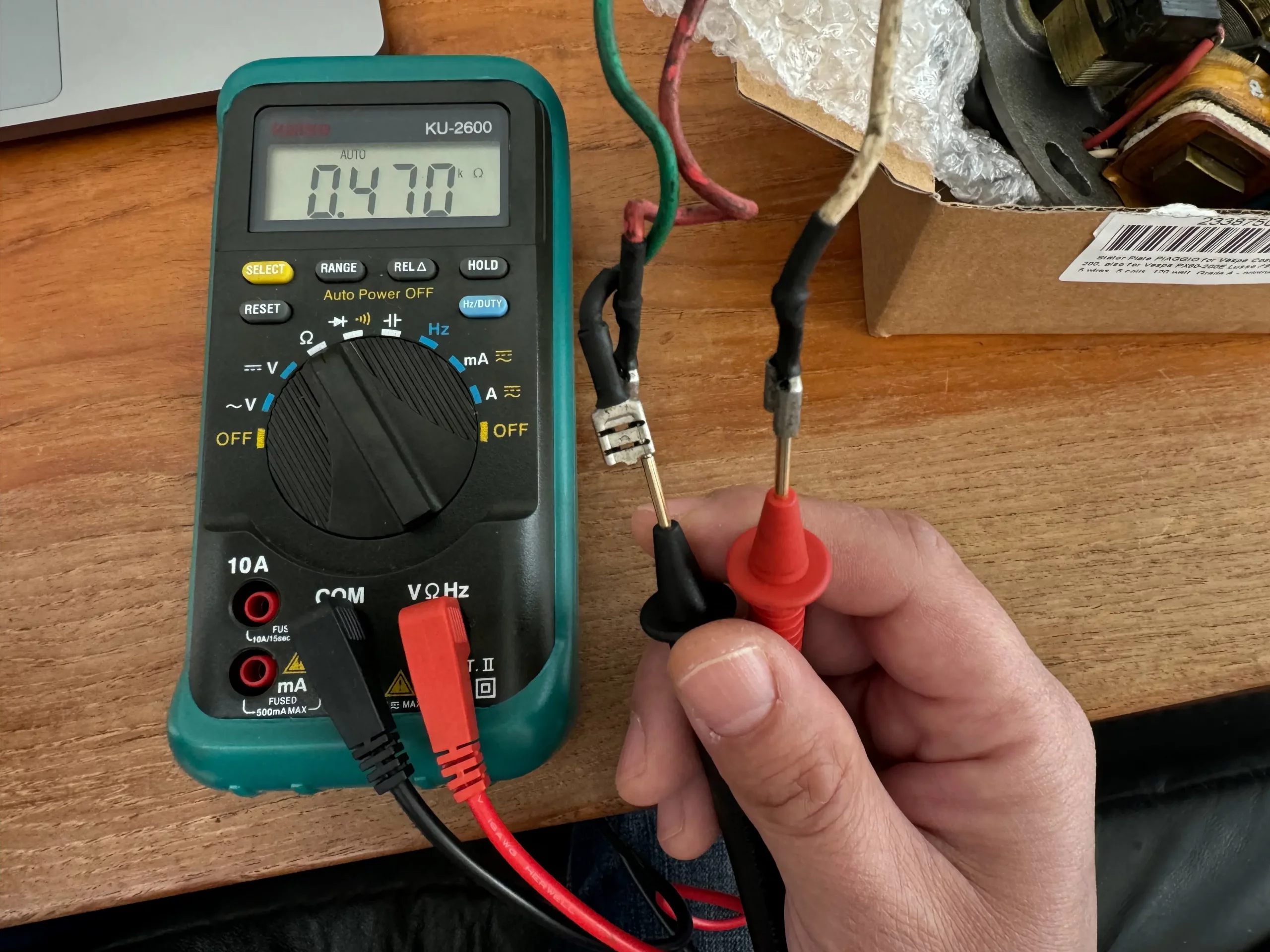

白 ↔ 緑は、470Ω、基準値の500±20Ωから外れているので、ここが問題だった可能性。
ここはチャージコイルなので充電不良の原因はこれか!?

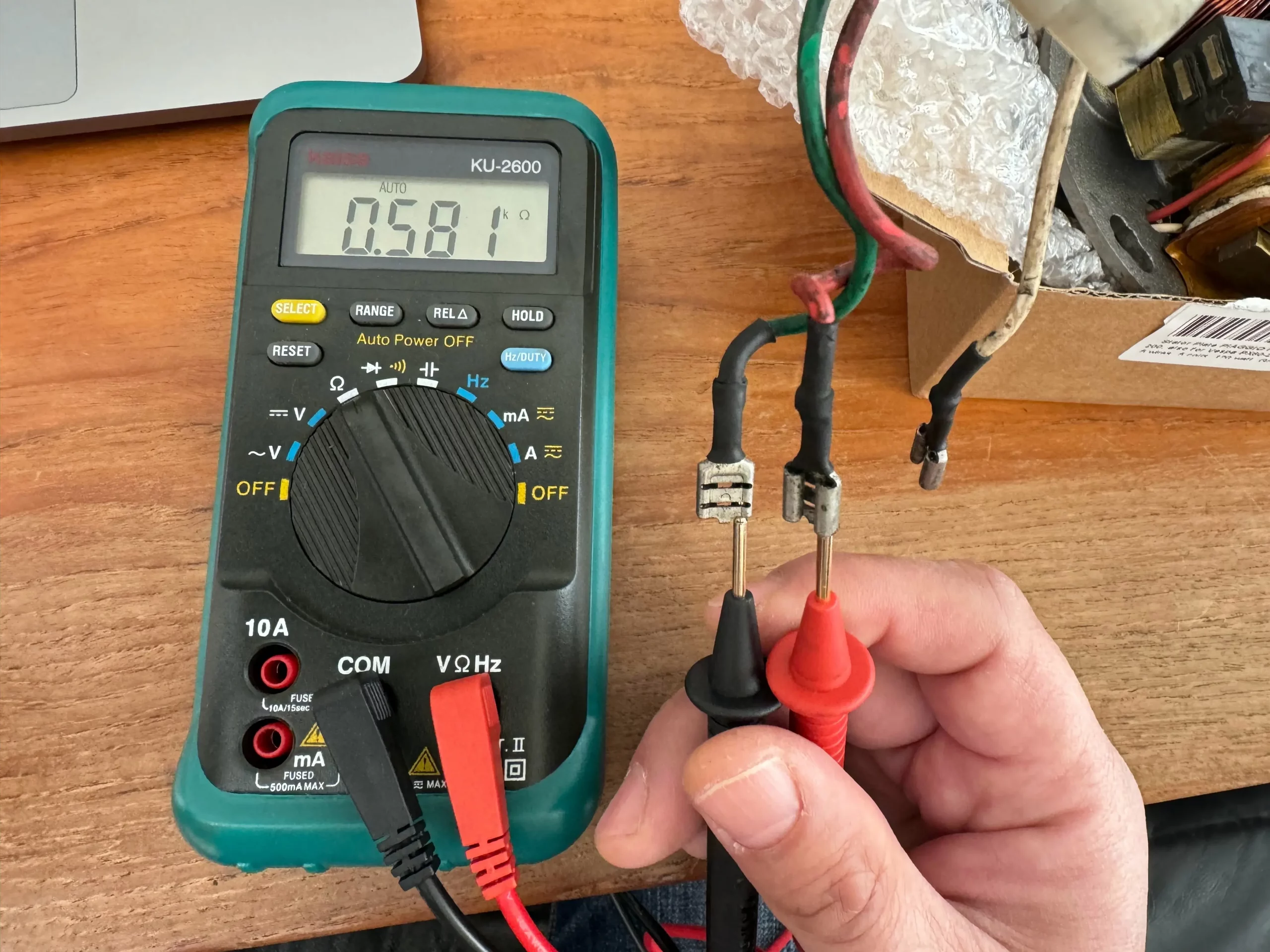

赤 ↔ 緑は、581Ω

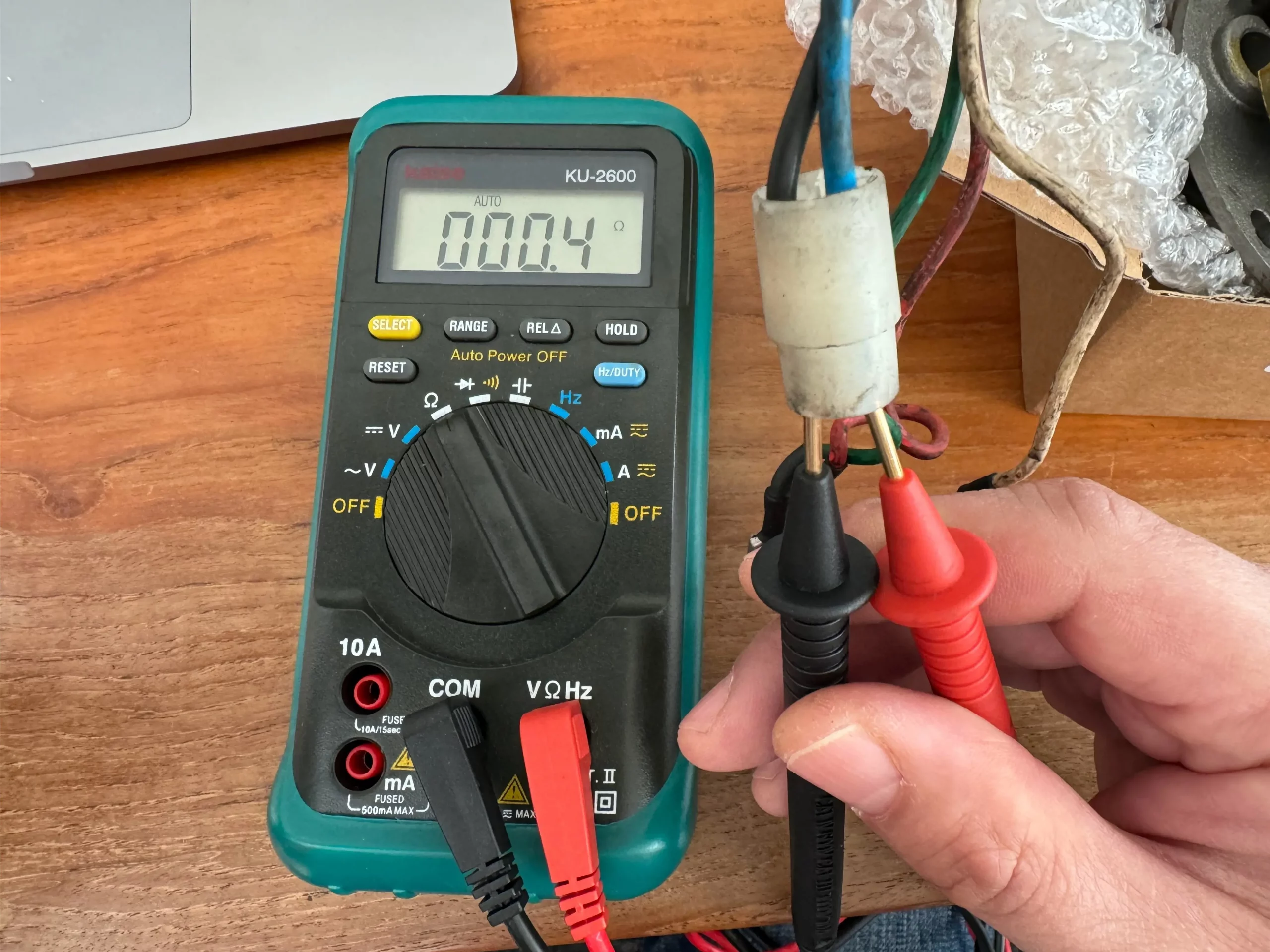

ついでに、青 ↔ 黒も測っておくと0.4Ω
