ウィンカーとSIPのメーター用の配線を進める

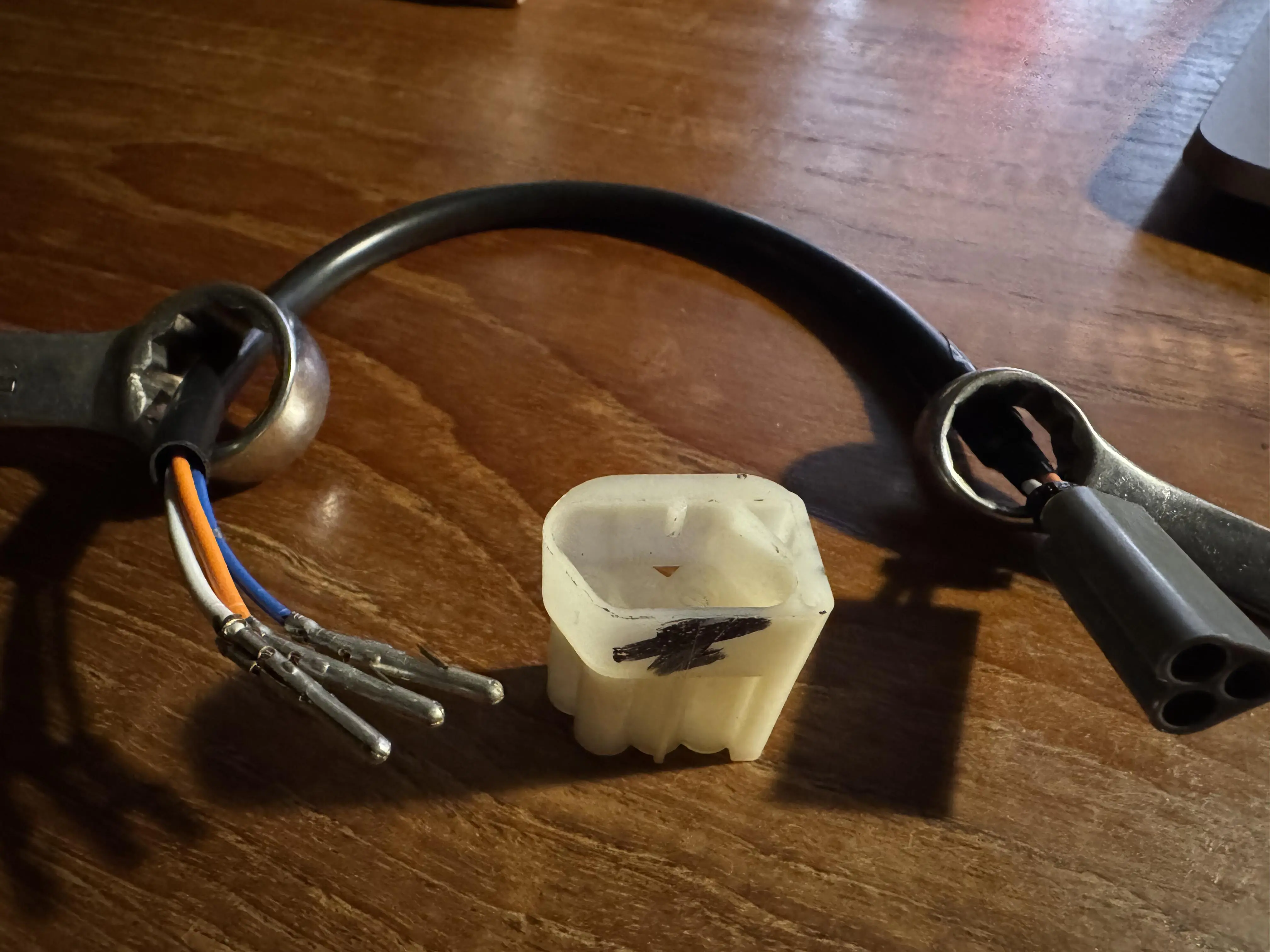

ウィンカースイッチに現在付いている純正6極カプラに接続するため先日結線した3極カプラの線に6極カプラのメスソケットに引き込む
この圧着ペンチ優秀過ぎて作業が捗る

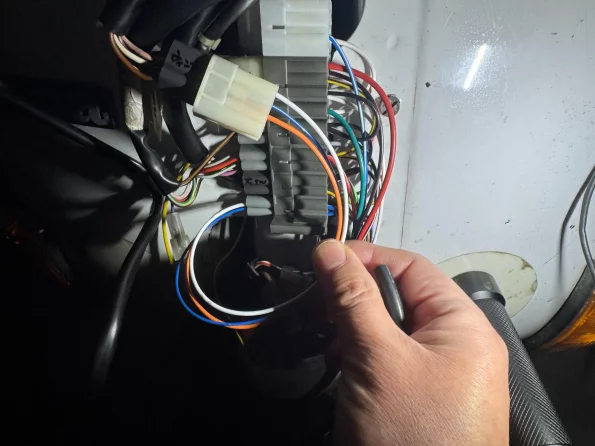

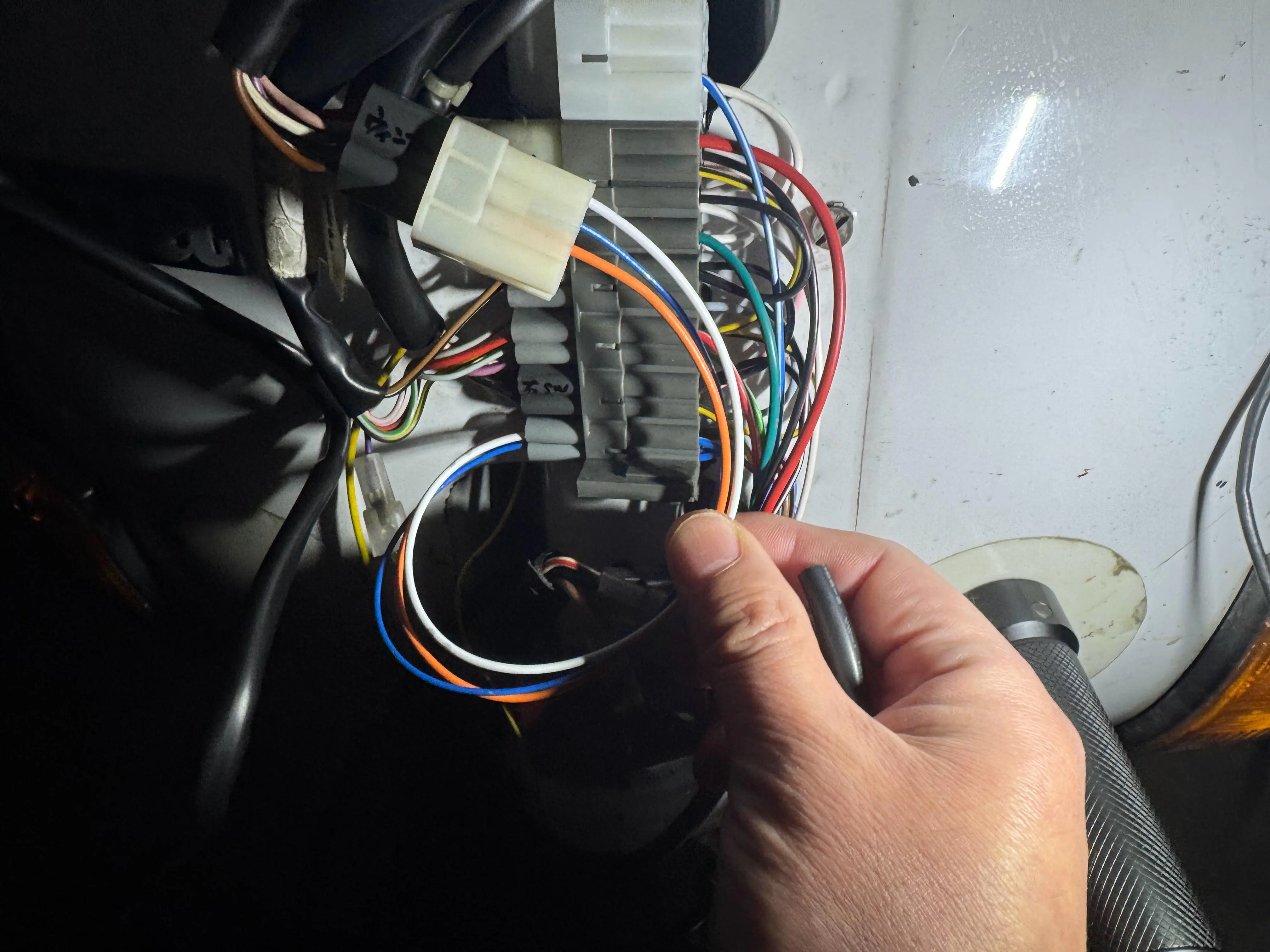

こんな感じで、ソケットフォルダーの一番下にある3極カプラからウィンカースイッチに6極カプラで接続する
接続しないその他3極は？その辺はSIPの配線が仕様変更しているようなので不要となる(予定。最終的にはちゃんとテスターで確認する)

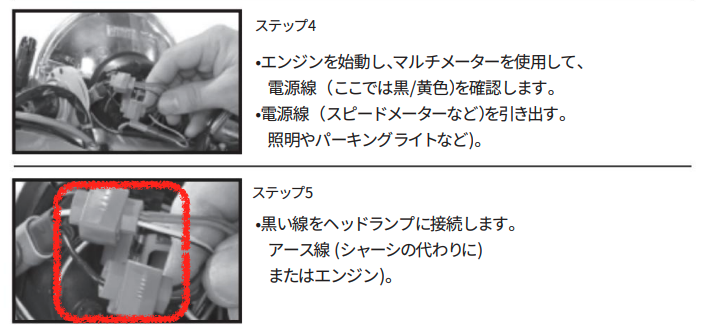

SIPのメーターの電源ケーブルに防水カプラを取り付ける。SIPのマニュアルには既存の配線に割り込ませるようにするとあり、それ用のバインダーが同梱されているが割り込み配線が個人的に嫌いなので自前で線を敷設することにした

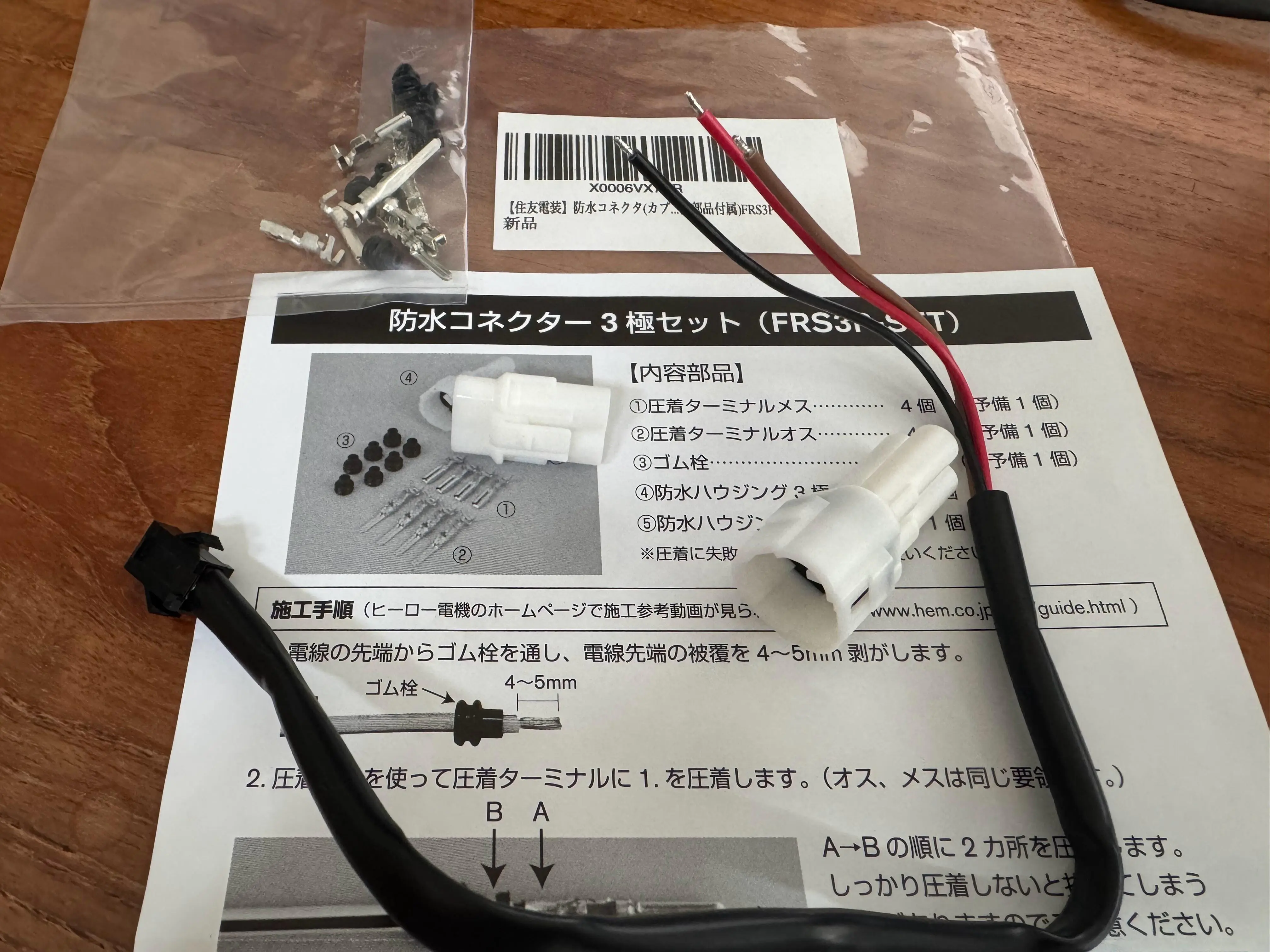

防水カプラは色々と吟味してなるべく小さい住友電装のものを入手
流石日本製、マニュアルが丁寧過ぎる

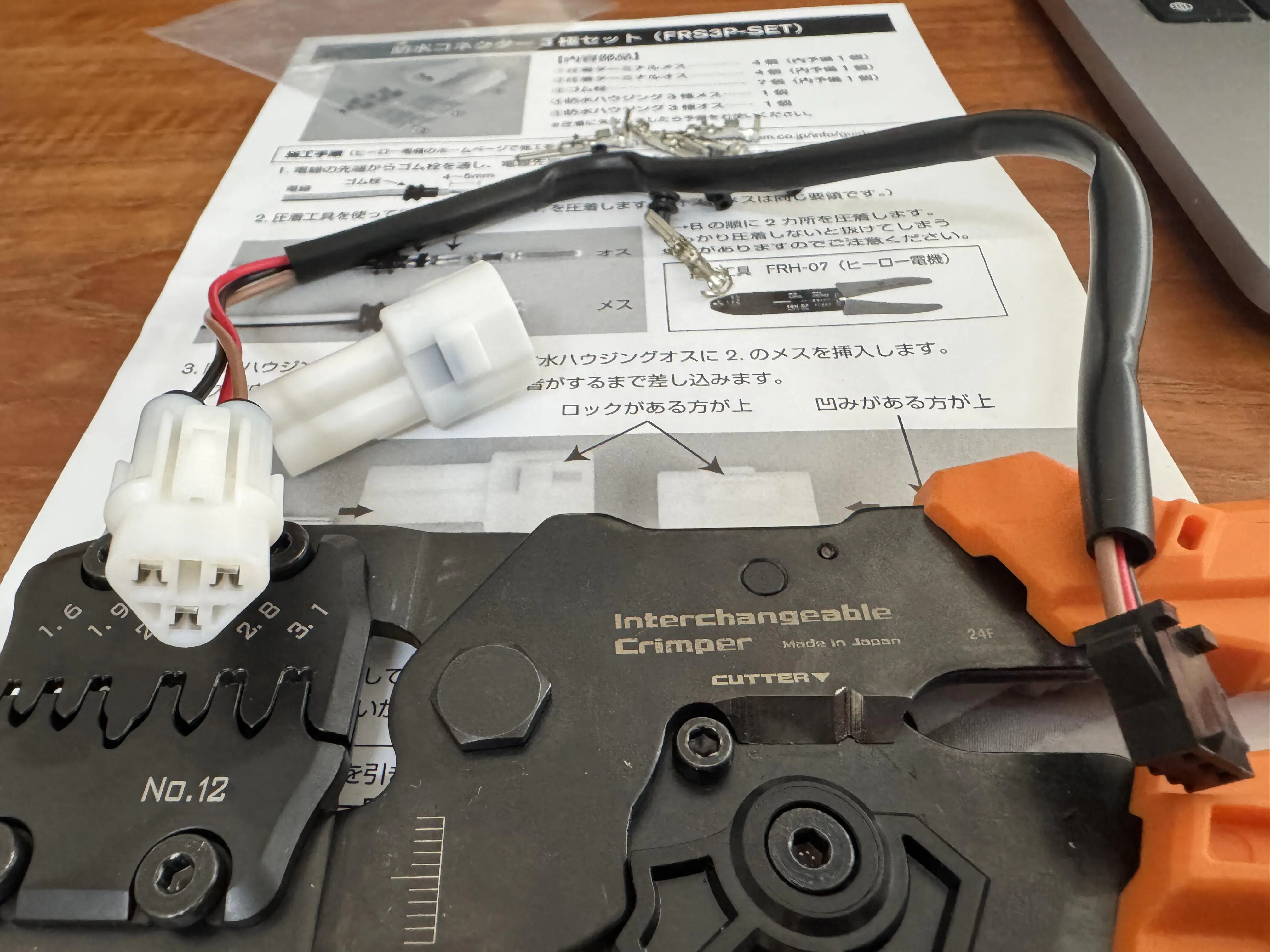

ここもエンジニアの圧着ペンチで端子を繋ぐ
後はフレーム側の配線を処理するのみ(常時電源、アクセサリー電源、アース)
