PX200BMEのテールライトが点灯しない問題に頭を悩ます
配線図から原因となりうる回路の当たりをつけるが点かない理由にはならず、恐らく電源供給する配線が断線しているか繋がっていないかの二択であろうと考え、新品配線なので前者は考えられないので後者で探っていくことにする

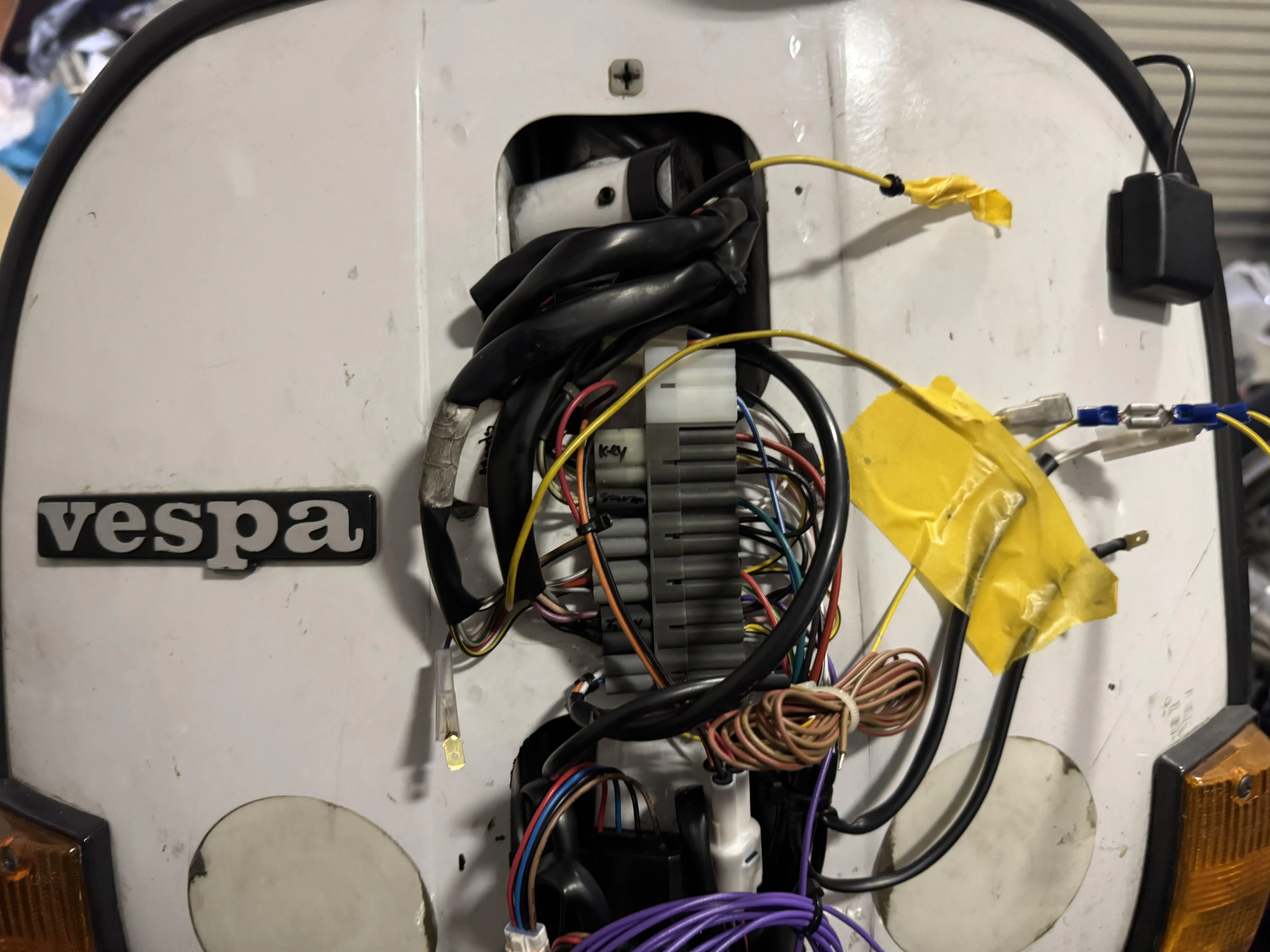

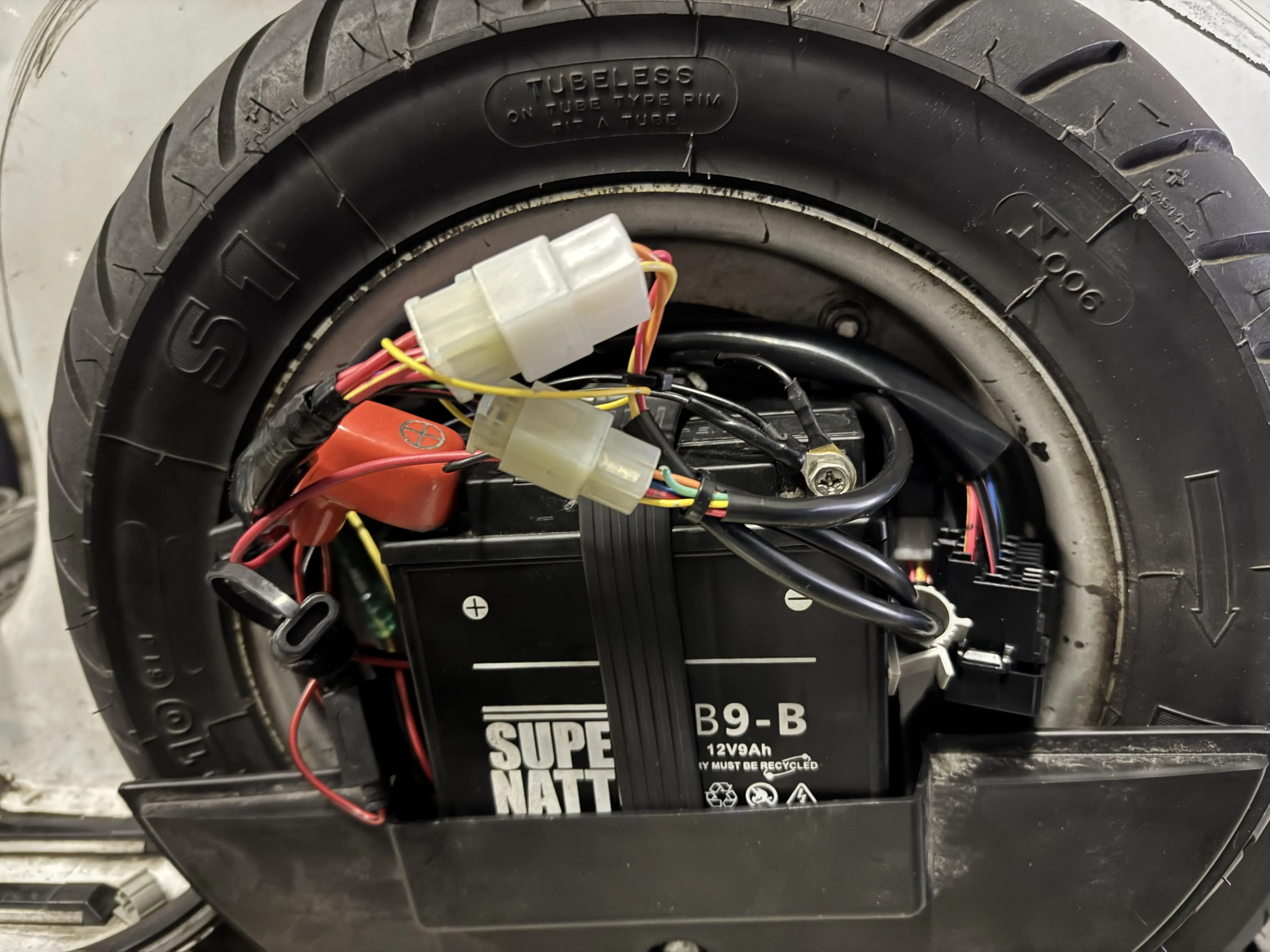

とりあえずライトに繋がる線をバッ直にしてエンジン掛けずに確認できるようにする
いたるところにテスターを当てて確認するとあることが分かってきた
試しに2つの線を繋いでみたところテールライトが正常に点くようになる

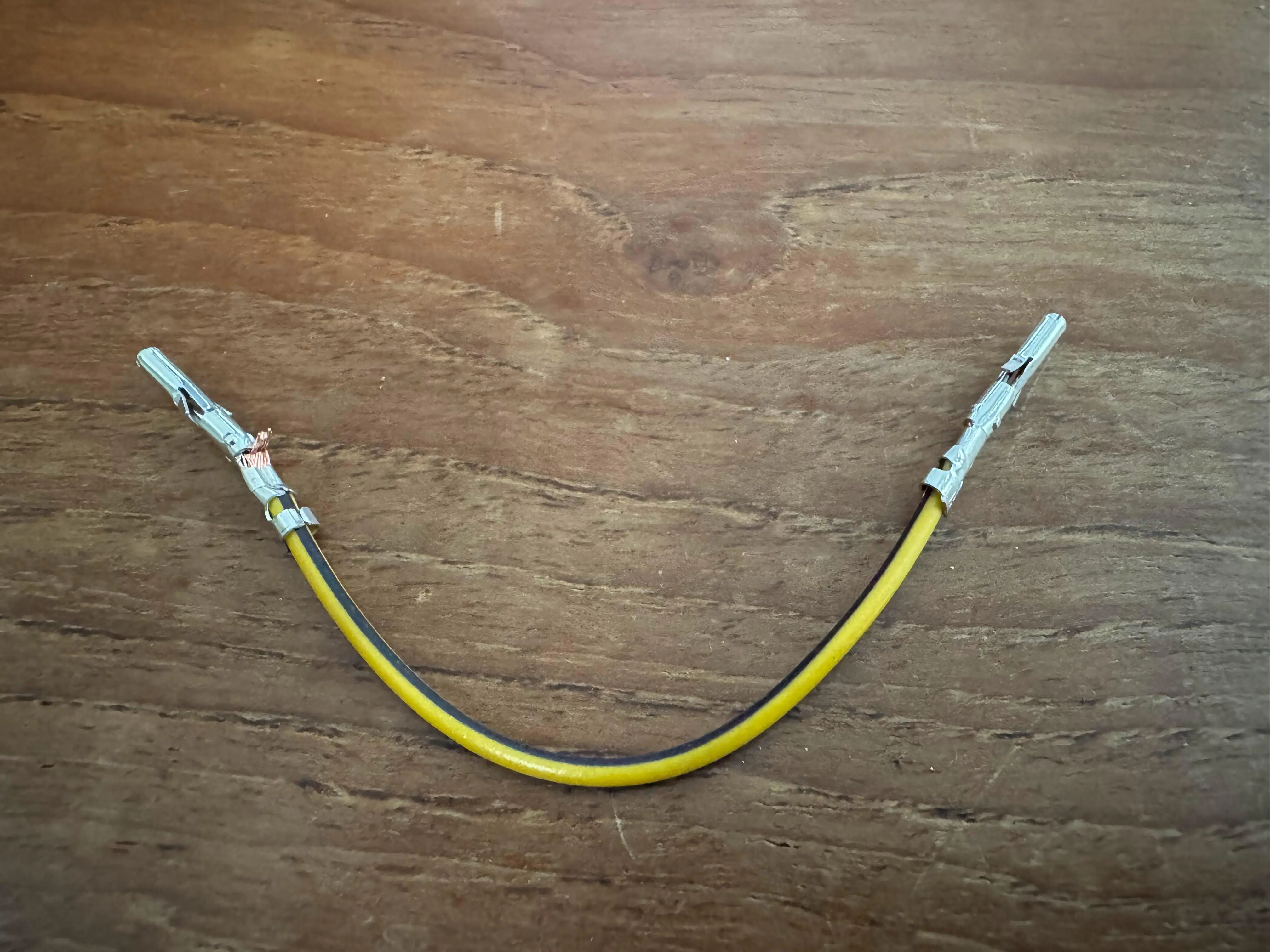

SIPの配線に入っていたこのパーツをどこに使うのだろうかと思っていたが、漸く接続する場所が分かったがこれメスで作らないと駄目なんじゃない？となり先日買ったもので自作する

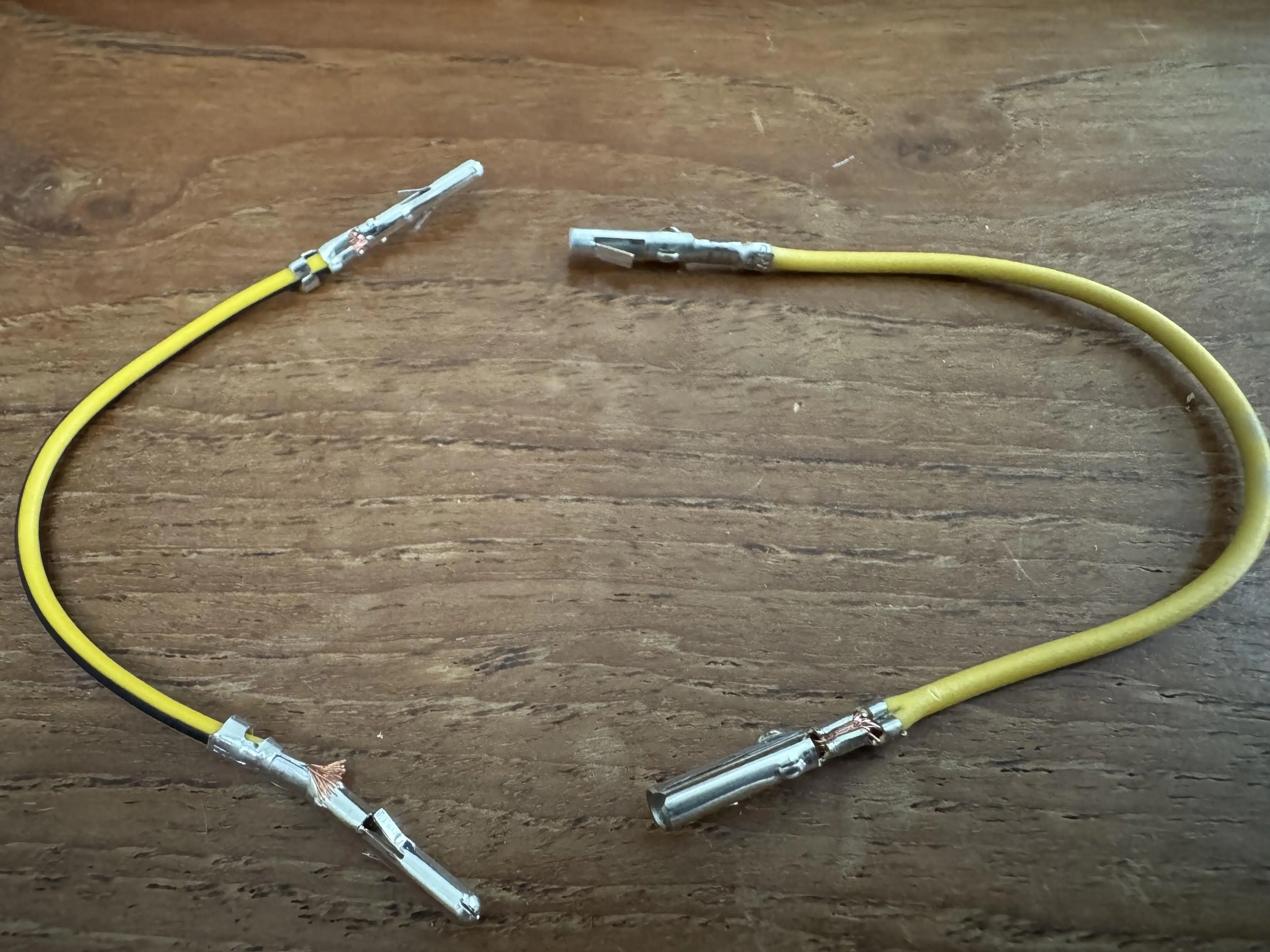

黒/黄の線が無かったので黄色で作る

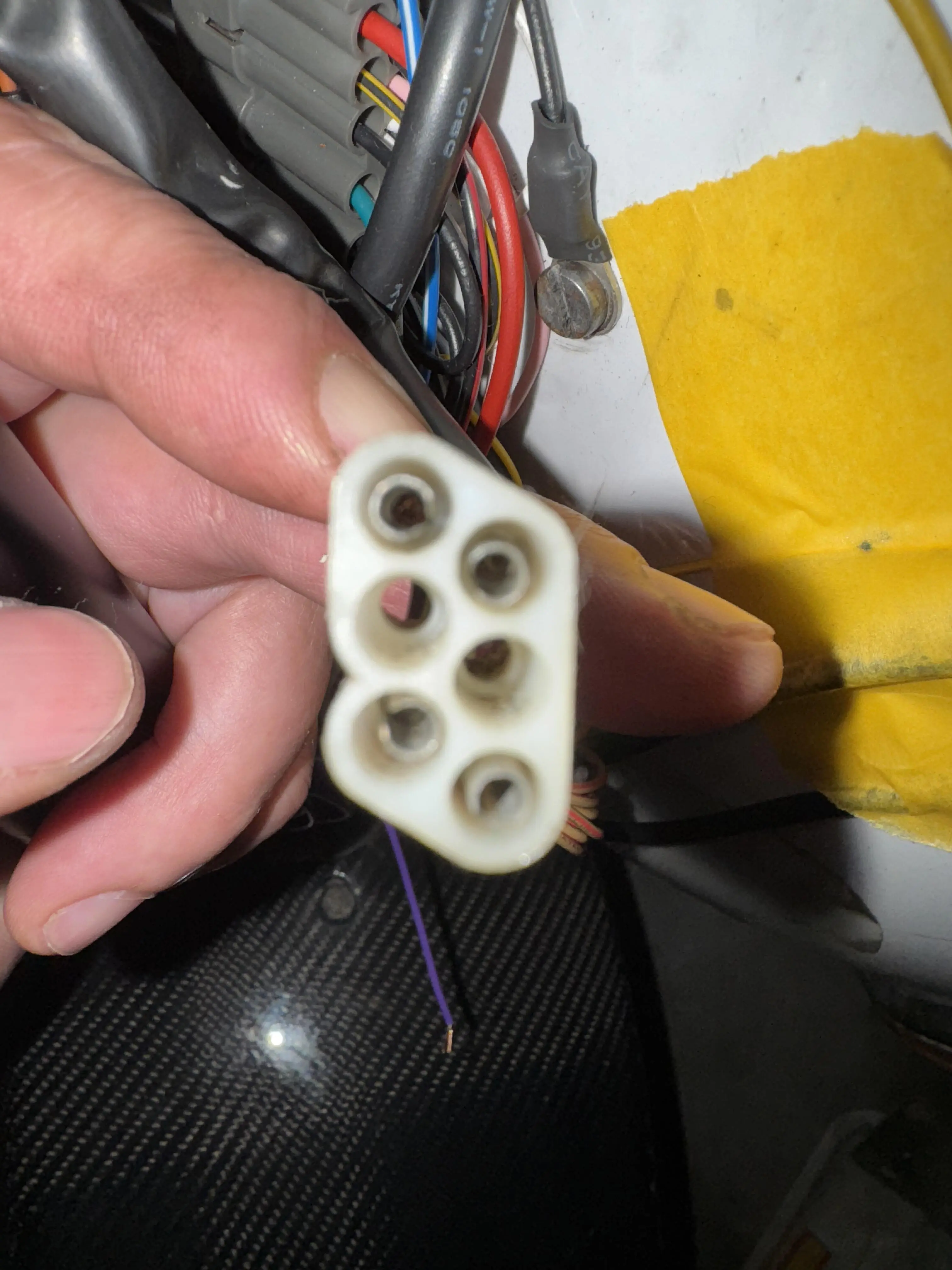

これをこのとあるカプラの真ん中に開いている2つの穴に入れる
これで漸く配線の刷新が終わる、取り付けマニュアルが無いこんな製品は買うもんじゃないと改めて思うが、次回は自分で配線作成可能になったと思う
